一、 概述

1. 產品用途及適用范圍：

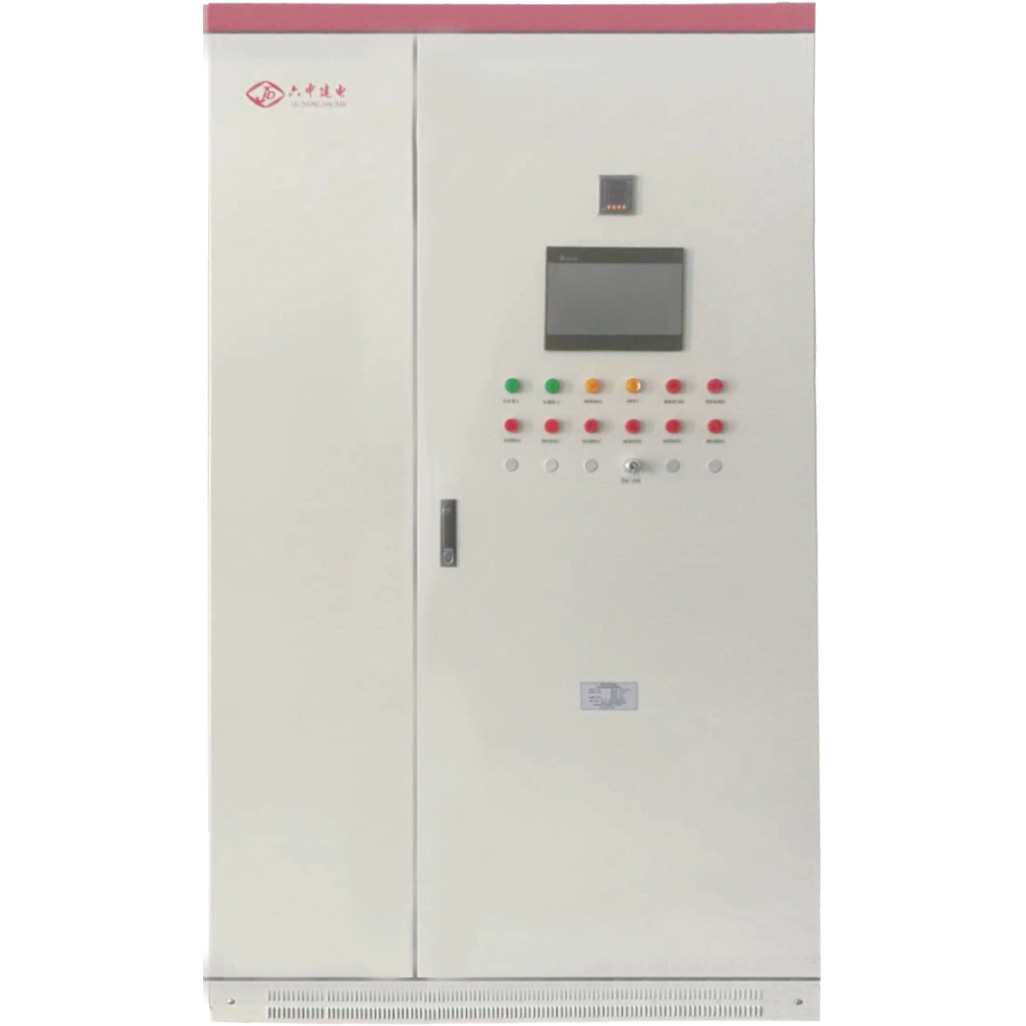

   JD-XF系列消防泵巡檢控制柜是我廠按照國家標準GB16806-2006《消防聯動控制系統》設計和生產，適用于企事業單位消防系統消防水泵日常巡回檢查，可滿足用戶對各種不同消防泵的巡檢控制。產品采用可編程控制器、變頻器、觸摸屏等控制技術，對消防水泵進行定周期、定時間、定轉速的巡回檢測，通過自動巡檢，消防水泵長期保持在可靠的運行準備狀態。

2.


型號及含義：JD-XF

JD--福州建電成套設備有限公司       XF--消防泵自動巡檢控制備

3. 工作簡述

    消防給水設備是固定消防供水系統的基本組成部分，雖然此部分在整個構筑物消防系統中的造價所占比例并不高(通常還不到百分之一左右)，但無數經驗和教訓都證明：初期火災的撲救成功與否，主要還是取決于此部分設備的完好與否。消防給水設備的特點是：平時不用，甚至長期不用，一旦使用必須要發揮作用。 目前，由于消防設備長期不用造成的水泵銹蝕、銹死現象十分普遍(有的地區達到70%，甚至80%)。本產品就是針對這種現象，又根據公安部制定的《國家固定消防給水設備的性能要求和實驗方法》而在控制設備中增加了自動巡檢功能。在非消防狀態時，本產品可對消防泵做自動巡檢運行。自動巡檢周期為數小時至數百小時任選，周期時鐘自動啟動巡檢程序且具有手動巡檢功能。巡檢時，本產品內部變頻器以低轉速逐臺驅動消防泵使之低速運行，此時驅動功率很小，約是泵電機額定功率的百分之一左右，所以節能顯著。由于轉速低，所以不會對供水管網增壓。若在巡檢時接到消防運行命令，則本控制裝置會立即中斷巡檢運行。只有到了下一個巡檢周期且無消防事件發生時，才開始一個新的巡檢運行過程。巡檢時，若水泵發生故障會給出故障報警信息。當發生輸入過電壓、欠壓、缺相、輸出過電流、短路時本產品會向消防中心發出報警信息。這種自動巡檢的結果可確保消防水泵不會產生銹蝕、銹死現象，使消防給水設備"養兵千日用兵一時"成為現實。

 4.主要技術性

（1）、本設備安裝接線方便，可與任何開關廠生產的控制柜配套使用
（2）、水泵低速巡檢：低速巡檢不給管網系統加壓、無管網和噴頭破裂之憂。
（3）、設備的巡檢時間及巡檢周期可人為設定。
（4）、具有故障聲、光報警功能并與消防值班室有互動操作接口。
（5）、水泵逐臺低頻自動巡檢
（6）、接到消防命令0.5秒立即自動退出檢測運行，切換到工頻回路。保證消防水泵火災時的正常運行。
（7）、水泵檢測運行中的狀態及操作過程，由觸摸屏設定及顯示。
（8）、 具有故障內容記錄存儲及打印功能。對應故障記錄的類型及發生的時間，顯示清晰易懂，一目了然。
（9）、具有誤操作的智能保護功能。如設備處于手動狀態長時間未巡檢即進行報警，防止水泵的漏檢。
（10）、本設備具有完備的接口功能或通信功能，與終端計算機聯網，實現計算機遠程監控（可選功能）。
