一、 概述

1. 產品用途及適用范圍：

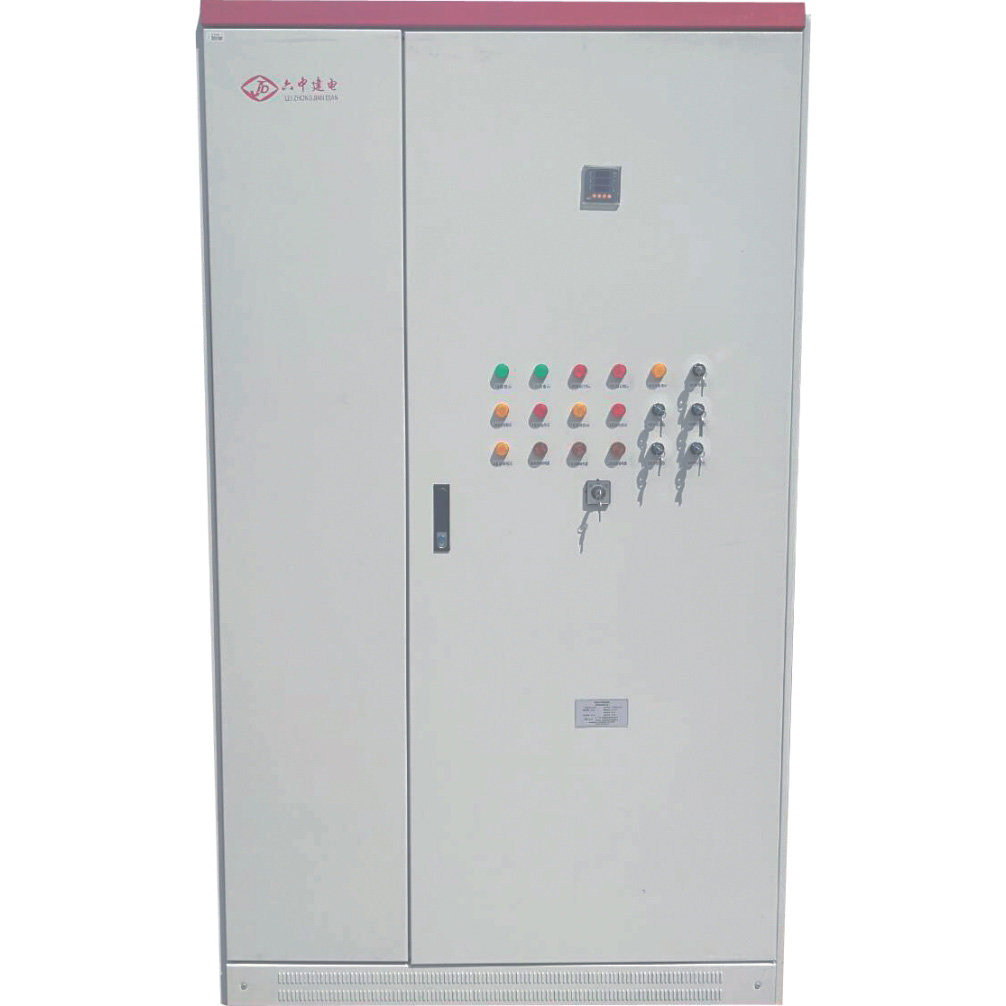

 JD-XFKZ系列消防泵控制柜是我廠按照GB16806-2006《消防聯動控制系統》設計和生產，專用于高低層工業、民用建筑消防、噴淋、水幕、雨淋、消防管網穩壓、消火栓等給水泵的控制，可滿足用戶對各種不同消防泵的控制。本系列產品適用于交流電壓380V，頻率50HZ，三相異步電動機。產品采用星三角的降壓起動方式，泵會在起動時加速平穩，電流沖擊小，對電網內其它設備影響較小。控制柜具有標準的消防中心控制信號與反饋信號接口。

2. 型號及含義：  JD-XFKZ

JD--福州建電成套設備有限公司      XFKZ-消防泵控制設備

3. 結構特征

（1）、本產品為柜式防護結構，由斷路器、交流接觸器、相序保護繼電器、時間繼電器、電動機綜合保護電器、小型繼電器、指示燈和按鈕等元件組成。

（2）、本產品有手動自動兩種控制方式，由轉換開關進行切換。手動方式下由柜門啟停按鈕控制啟停泵，自動方式下由消防外控信號控制啟停泵。

（3）、降壓啟動時間在0～30秒內起動時間可調。

（4）、柜內的相序保護繼電器能保證水泵不因電源缺相、逆相而損壞。

（5）、柜內電機回路中的電動機綜合保護器能在機械出現不正常的情況或電路異常使電動機遇到過載時產生保護動作，使電機斷電，同時柜門上的水泵故障蜂鳴器鳴叫。

4.主要功能

1、 手動插入優先工作：接通電源，電源指示燈亮，無論轉換開關是否在手動位置，按下主泵或備泵的啟動按鈕，水泵開始運轉，運行燈亮，按下停止按鈕，水泵停止運轉，其運行指示燈熄滅。

2、 自動工作：接通電源，電源指示燈亮，將轉換開關轉至“一備二位置或用二備一位置”位置，自動燈亮，當有遠程啟泵信號進入時，水泵開始運轉，消防指示燈亮，消防報警喇叭響，水泵運行燈亮。當遠程啟泵信號消失時，水泵停止運轉，消防指示燈、消防報警喇叭、水泵運行燈都熄滅和無聲。

3、 故障互投：無論轉換開關在手動或自動位置，給入消防啟泵信號（自動或手動啟泵），當主泵故障（斷電、斷相、過載）停機，主泵故障蜂鳴器閃叫，經過1～3秒延時，備用泵自動開始運行，當該故障泵的故障排除后則自動設在備用位。

4、 遠程啟泵接口：無源繼電器接點或有源（DC24V）啟泵接口。

5、 反饋接口：電源故障反饋、泵運行反饋、泵故障反饋（都是無源繼電器觸點）。

6、 主電源斷錯相保護：當消防柜總電源發生斷相、錯相、電壓過高或過低時，柜內相序保護器動作，其上指示燈熄滅，手動/自動都不能操作，同時柜門電源故障蜂鳴器閃叫。

7、 電動機綜合保護器保護：當水泵超載時、斷相時綜保將動作。
